做非开挖管线施工的工程商经常分不清定向钻设备型号大小，不知道小型、中型、大型水平定向钻机怎么选。恒旺重工HWF 系列定向钻以回拖力、整机尺寸、重量、钻孔能力为标准划分设备大小，覆盖微型小型、中型、大型全品类机型。本文结合原厂 HWF50、HWF135、HWF460 三款主力机型，详解定向钻大小划分依据、各型号参数尺寸、适用工程场景，帮你根据管径、穿越距离、场地条件匹配对应规格定向钻，避免设备选型过大浪费成本、过小达不到施工要求。

一、定向钻设备型号大小划分核心标准

行业与恒旺重工统一以回拖力（吨 /kN） 作为区分小型、中型、大型定向钻的核心依据，同时搭配整机外形尺寸、自重、扭矩、最大铺管管径、单次穿越长度辅助判定设备规格：

1. 小型定向钻：回拖力≤100kN（10 吨级），机身紧凑、重量轻、占地小，适配小区、街巷短距离管线施工

2. 中型定向钻：回拖力 100-300kN（10-30 吨级），兼顾动力与机动性，市政主干道、中小型河道穿越主流机型

3. 大型定向钻：回拖力≥300kN（30 吨以上），整机宽大、大扭矩，跨高速、长距离大口径油气管道专用

恒旺定向钻型号命名规则：HWF + 数字，数字代表额定回拖力 kN 数值，数字越大，设备型号尺寸、整机吨位、钻孔能力越大。

二、恒旺 HWF 定向钻各大小型号详细参数、整机尺寸对比

1. 小型定向钻：HWF50（微型紧凑型，最小规格定向钻）

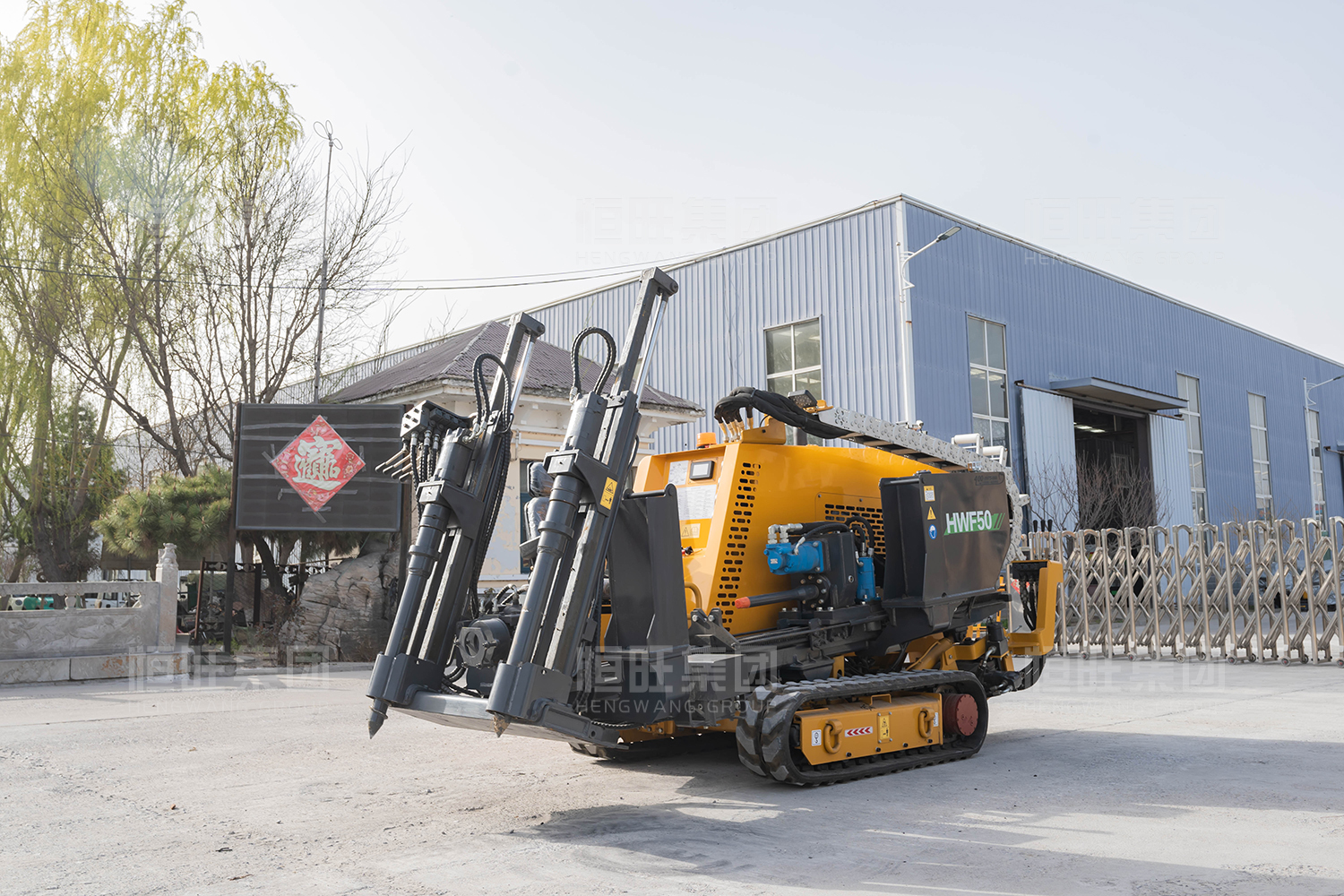

HWF50小型定向钻

· 型号规格定位：微型小型履带定向钻，厂区 / 小区狭窄场地专用最小机型

· 核心动力参数：额定回拖力 50kN，最大扭矩 2235N・m，发动机功率 46.2kW

· 整机外形尺寸：3860×1320×1850mm

· 整机自重：2.7 吨，轻量化可拆解运输，普通货车即可转运

· 钻孔施工能力：最大铺管管径 DN300 以内，单次穿越距离≤150 米

· 机身特点：低矮窄幅履带，整机宽度仅 1.32 米，噪音≤72dB，居民区施工无扰民问题

· 适用工况：小区通信光缆、弱电管线、农村入户燃气管道、乡村小路短距离过路穿越、老城区狭窄街巷抢修

2. 中型定向钻：HWF135（市场爆款，中等尺寸主力机型）

HWF135中型定向钻

· 型号规格定位：标准中型水平定向钻，市政工程通用款，销量最高中端规格

· 核心动力参数：额定回拖力 135kN，扭矩 3200N・m，康明斯 81kW 柴油发动机

· 整机外形尺寸：4200×1660×2173mm

· 整机自重：4.5 吨，标准橡胶履带，爬坡适应城乡道路、河滩软土地形

· 钻孔施工能力：适配 DN300-DN600 给排水、燃气 PE 管，单次穿越 200-500 米

· 机身特点：加宽履带提升接地稳定性，标配 100L/min 大流量泥浆泵，可选自动上下钻杆装置

· 适用工况：城市主干道污水 / 自来水管道、中小型河道穿越、园区综合管网、乡镇光伏电缆过路施工

3. 大型定向钻：HWF460（重型大尺寸，长距离大口径专用）

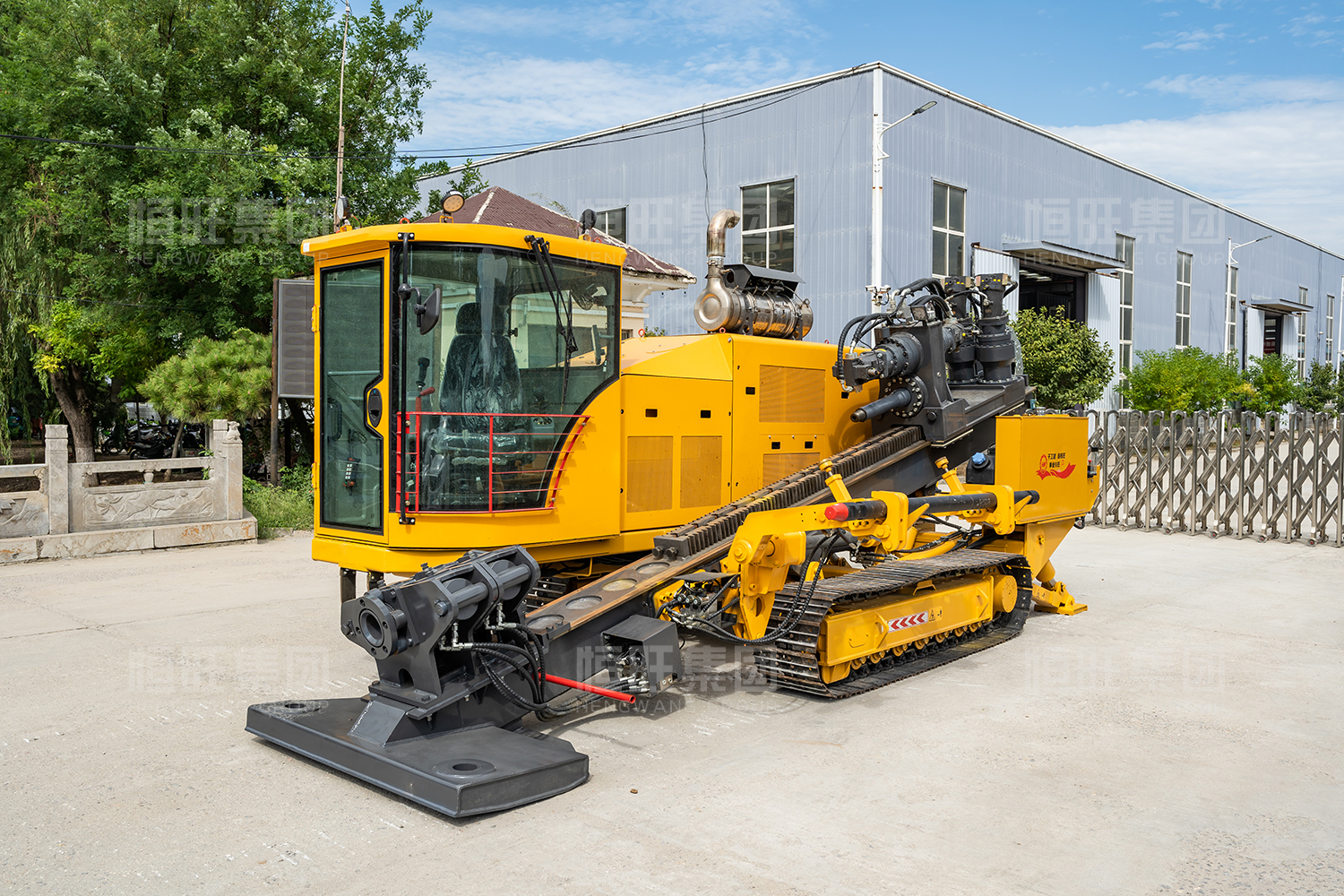

HWF460大型定向钻

· 型号规格定位：重型大型履带定向钻，大尺寸、大推拉力重载机型

· 核心动力参数：额定回拖力 460kN，大功率 179kW 发动机，配套高压泥浆循环系统

· 整机外形尺寸：6800×2200×2850mm，带封闭式操作驾驶室

· 整机自重：12.6 吨，加宽加厚钢制履带，接地压强低，河滩、山地不易下陷

· 钻孔施工能力：最大铺管管径 DN1000，单次穿越 500-1500 米，可应对卵石、风化岩层复杂地质

· 机身特点：搭载无线远程操控、半自动导向系统，长距离穿越精度控制 ±0.1 米

· 适用工况：跨高速公路、大型河流、油气输送管道、热力管网长距离非开挖工程、矿山厂区大口径管线铺设

三、定向钻型号大小怎么选？按 3 大施工条件匹配规格

1. 按铺管管径、穿越长度选尺寸

· 小管径短距离（DN100-DN300，150 米内）：选小型 HWF50，机身小、采购与燃油成本低，狭小场地轻松进场

· 中等管径中短距离（DN300-DN600，200-500 米）：选中型 HWF135，性价比最高，覆盖 90% 市政常规工程

· 大管径长距离（DN600 以上，500 米以上跨河 / 跨路）：选大型 HWF460，充足回拖力避免卡管、扩孔失败

2. 按施工场地大小选定向钻规格

· 场地受限（小区巷道、城中村、狭窄绿化带，作业面＜10㎡）：小型 HWF50，机身窄，无需大面积清场

· 标准市政工地（道路两侧开阔，作业面 10-20㎡）：中型 HWF135，兼顾动力与占地面积

· 开阔野外、河道滩涂、高速路基旁（作业面＞20㎡）：大型 HWF460，重型机身稳定，配套泥浆系统占地充足

3. 按地质复杂程度匹配机型大小

· 软土、黏土、普通沙土：小型、中型定向钻均可满足

· 含卵石、硬黏土、风化岩层：必须中型起步；千米级岩石穿越直接选用大型 HWF460，大扭矩动力头轻松破岩

四、不同大小定向钻优劣势对比

表格

五、恒旺定向钻设备生产与售后优势

山东恒旺集团 2011 年成立，厂区占地 30 万㎡，2000 余名生产员工，HWF 全系列大小定向钻自主研发生产，全套设备检测认证齐全，整机出厂经过负荷测试。

1. 全尺寸型号覆盖：从微型 50kN 小型到 460kN 大型定向钻完整产品线，一站式匹配各类非开挖工程

2. 全国服务网点：总部山东济宁，杭州分公司位于余杭区余杭街道数云路 2 号，江浙沪客户可实地看不同大小定向钻样机试机

3. 7×24 小时售后：60 余名专职工程师、30 台服务车全年待命，大小机型通用原厂配件，后期维保成本更低

4. 一站式服务：售前根据施工图纸推荐适配尺寸定向钻，售中免费操作培训，售后整机质保 1 年，核心动力部件质保 2 年

六、定向钻设备选购避坑：不要盲目选大或选小

1. 不盲目选购大型定向钻：普通小区、村镇管线用大型机，机身尺寸过大进不去场地，采购、运输、油耗成本大幅浪费

2. 不贪图低价选过小机型：跨河、大口径工程选用小型定向钻，回拖力不足易出现卡钻、管线撕裂，停工损失远超设备差价

3. 确认整机尺寸参数：下单前索要设备长宽高数据，提前核对施工进场道路、作业坑场地是否容纳对应大小定向钻

4. 区分裸机与成套配置：同型号大小定向钻，选配自动钻杆、岩石钻头、加大泥浆泵会改变整机外廓尺寸，采购前确认完整配置清单
